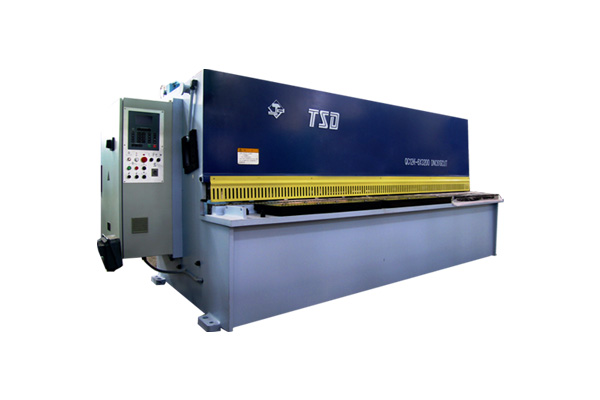

產品簡介：該係列機床是用一個刀片相對另一刀片作往複直線運動剪切金屬板材的機器。是借於運動的上刀片和固定的下刀片，采用合理的剪切角、刀片間隙，可對各種厚度的金屬板材施加剪切力，使板材按所需尺寸斷裂分離，實現剪切功能。剪板機屬鍛壓機械，廣泛適用於航空、輕工、冶金、化工、建築、船舶、汽車、電力、電器、軌道交通等行業。 產品功能：新一代優化設計的高端液壓擺式剪板機； 優質的配置、時尚的外觀； 全鋼焊接結構，綜合處理(振動時效、退火)消除內應力，有很好的剛性和穩定性。 采用先進的插入式邏輯閥集成液壓係統，性能穩定可靠、無泄露、衝擊小。 機動後擋料，運行速度快，具有手動微調功能，數字或數控顯示； 刀片間隙調整裝置采用手動（機動）調節，迅速、準確、方便；間隙值由標牌（數控）顯示。 具有點動、單次、連續剪切功能； |
詳細描述
?
|
參數名稱規格型號
|
可剪板厚mm）
|
可剪板寬mm）
|
剪切角（°）
|
行程次數（n/min）
|
後擋料行程（mm）
|
主電機功率（KW）
|
外形尺寸(L×W×H)（mm）
|
重 量（kg）
|
|
QH12Y-6×2500
|
6
|
2500
|
1.5
|
22
|
600
|
11
|
3220×1692×1655
|
5700
|
|
QH12Y-6×3200
|
6
|
3200
|
1.5
|
18
|
600
|
11
|
3920×1755×1755
|
7300
|
|
QH12Y-6×4000
|
6
|
4000
|
1.5
|
15
|
600
|
11
|
4720×1720×1855
|
9810
|
|
QC12Y-8×2550
|
8
|
2550
|
1.5
|
11
|
20-700
|
15
|
3112×1800×1850
|
7200
|
|
QC12Y-8×3050
|
8
|
3050
|
1.5
|
10
|
20-700
|
15
|
3587×1800×1850
|
8610
|
|
QC12Y-8×4000
|
8
|
4000
|
1.5
|
8
|
20-700
|
15
|
4612×1800×1850
|
10250
|
|
QH12Y-12×2500
|
12
|
2500
|
1.5
|
12
|
800
|
22
|
3220×1910×2120
|
10600
|
|
QH12Y-12×3200
|
12
|
3200
|
1.5
|
11
|
800
|
22
|
3920×1910×2120
|
11950
|
|
QH12Y-12×4000
|
12
|
4000
|
1.5
|
10
|
800
|
22
|
4720×2050×2140
|
16110
|
|
QH12Y-16×2500
|
16
|
2500
|
2.5
|
12
|
800
|
22
|
3284×2002×2140
|
12000
|
|
QH12Y-16×3200
|
16
|
3200
|
2.5
|
10
|
800
|
22
|
3995×2002×2220
|
15500
|
|
QH12Y-16×4000
|
16
|
4000
|
2.5
|
8
|
800
|
22
|
4774×2140×2550
|
17200
|
|
QH12Y-20×2500
|
20
|
2500
|
2.5
|
6
|
20-1000
|
30
|
4100×2350×2730
|
21000
|
|
QH12Y-20×3200
|
20
|
3200
|
2.5
|
5
|
20-1000
|
30
|
4100×2350×2730
|
23000
|
|
QH12Y-20×4000
|
20
|
4000
|
2.5
|
5
|
20-1000
|
30
|
4900×2350×2760
|
25080
|
|
QH12Y-25×2500
|
25
|
2500
|
3
|
5
|
40-1000
|
30
|
3480×2410×2750
|
22510
|
|
QH12Y-25×3200
|
25
|
3200
|
3
|
5
|
40-1000
|
30
|
42300×2410×2755
|
28000
|
|
QH12Y-25×4000
|
25
|
4000
|
3
|
4
|
40-1000
|
37
|
4985×2410×2690
|
30000
|
|
QH12Y-32×2500
|
32
|
2500
|
3.5
|
4
|
40-1000
|
55
|
3697×3450×3250
|
36984
|
|
QH12Y-32×3200
|
32
|
3200
|
3.5
|
4
|
40-1000
|
55
|
5195×3793×3357
|
40000
|
|
QH12Y-32×4000
|
32
|
4000
|
3.5
|
4
|
40-1000
|
55
|
4100×3770×3600
|
43500
|
|
QH12Y-40×2500
|
40
|
2500
|
3.5
|
3
|
40-1000
|
75
|
3815×2950×3280
|
45027
|
