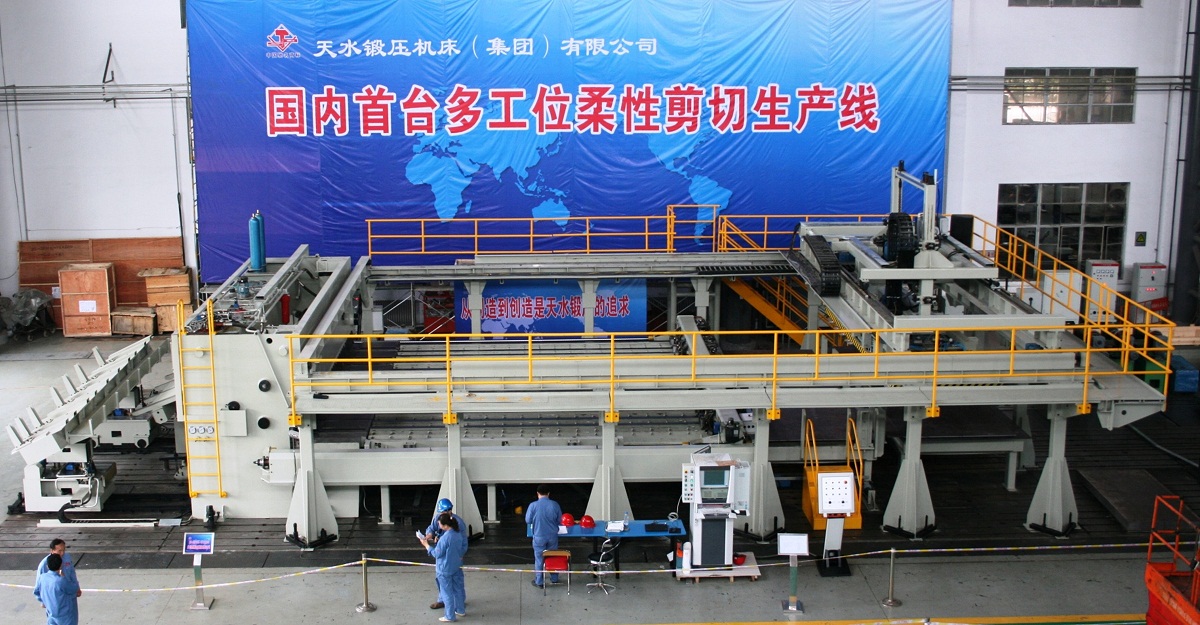

產品簡介:該生產線主要由備料台車、多工位吸盤上料機、前送料機、主剪板機、側剪板機、後托料機、分檢出料車、液壓係統(含真空、氣動係統)等組成,能實現板材從備料、上料、吸料、夾取、送料、剪切、托料、碼垛、分揀自動完成,可對板料進行單邊、雙邊或四邊剪切,該設備是集機械係統、液壓係統、電磁起重係統、數控係統、柔性化、自動化一體的金屬板料自動剪切生產線設備。 該生產線主機最大可剪板厚25mm,最大可剪板長13000mm;最大可剪板寬3000mm。 產品功能:新一代優化設計的高端剪板機,油缸和刀架采用新型球麵接觸結構,剪切速度快,剪切端麵好,剪切精度高 自主研發剪切中心液壓係統,主、副液壓係統分開,壓料腳單獨控製,主油缸有多級緩衝結構,返程由蓄能器和專門返程缸實現,運行穩定可靠、無泄漏,衝擊小。 吸盤分區布置和控製原理 將吸盤(電磁吸盤或真空吸盤)分成多組控製,根據板料大小,每組可以單獨控製。吸盤具有防止吸雙料和斷電保護功能。 前送料采用雙邊同步驅動技術並具有自動糾偏功能,由伺服電機和精密減速機驅動,高精度齒輪、齒條傳動;送料行程大、速度快、精度高。 前送料夾鉗能完成主剪、側剪一次定位夾緊找正,並具有浮動功能。 雙邊同步驅動剪刃間隙調整機構,調整省力、方便、準確。 獨特的末板翻料裝置,極大提高材料利用率。 基於T-CPU的自動控製係統、基於工控機和WINCC軟件開發的數控係統,具有運行狀態實時監控、係統故障自動報警、係統在線診斷的功能。 |
