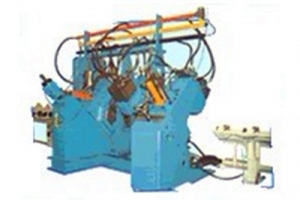

產品簡介該線總長約38米,主要由料架、翻轉機構、送料機構、料料輥道、機械手（定位小車）、打印機床、衝孔機床（2台）、剪切機床、壓料機床（3台）及出料分選機構所組成。兩台衝孔機床相對配套，分配在角鋼的兩翼上進行衝孔。壓印機床有八組字盒，由八位油缸根據需要自動換位。機械手完成X方向的運動，兩台衝孔機床完成Y、Z軸方向的運動。液壓係統與機床分離，最大工作壓力為25Mpa。
產品功能該生產線主要用於送變電行業的鐵塔生產以及金屬結構廠使用，可按預先輸入的參數，在角鋼的兩個直角邊上自動完成打印字號，衝孔及定長 剪斷。具有批量生產的特點。適用於在不同規格的角鋼上衝製不同的孔徑，在同一台衝孔單元上可安置三種不同規格的衝頭。
參數名稱 |
單位 |
參數值 |
料架允許最大材料長度 |
mm |
12000 |
送料輥道長度 |
mm |
～16000 |
加工角鋼型號（16Mn） |
mm |
∠40×40×4-∠200×200×16 |
機械手（定位小車） |
||
衝孔機床衝孔力 |
KN |
800 |
打印機床衝孔力 |
KN |
700 |
剪板機剪切力 |
KN |
1800 |
壓料機壓料力 |
KN |
16×3 |
出料及分選機構 |
||
液壓係統最高工作壓力 |
MPa |
25 |
高壓係統流量 |
L/min |
100 |
低壓泵工作壓力 |
MPa |
25 |
低壓泵流量 |
L/min |
70 |
生產線總重量 |
kg |
24000 |
外形尺寸 |
mm |
36000×7000×3000 |
